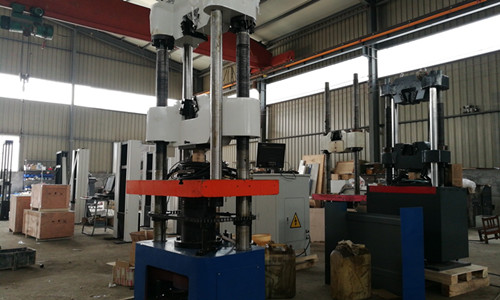

微機控制萬能材料試驗機由主機部分、電器控制部分及動力系統組成，主要工作原理是通過萬能試驗機的電器控制軟件驅動動力系統給底部的油缸供油實現橫梁的上升下降，電器控制部分由控制系統及顯示測量系統組成，負荷測量由一只高精度的壓力傳感器、測量放大器、A/D轉換器、穩壓電源等組成。所有的控制參數及測量結果均可以在大屏幕液晶上實時顯示。并具有過載保護功能。
試驗機主機由工作臺，立柱，上橫梁構成。中橫梁在底部裝有電機，點動按鈕可使中橫梁上升或下降，以便于試驗空間的快速調整。在裝卸試樣時可使用按鈕盒，實現方便的上下鉗口的夾緊及松開功能。上鉗口座與下鉗口座之間為試樣的拉伸區域，鉗口座內裝有楔形鉗口，通過更換楔形鉗口的規格，可以?shī)A持不同截面的試樣。下橫梁與工作臺之間為壓縮區域，通過更換不同的壓板，壓頭、彎曲、剪切等，可以對試樣進行壓縮，彎曲及剪切試驗。
強電板及測量放大板均安裝在電控柜內，通過接插件與主機、測量放大器、油源連接，以完成電力及信號的傳輸。該萬能試驗機符合GB228-2010《室溫材料 金屬拉伸試驗方法》等標準的要求。
|
