拉壓試驗機是一種機械加力的試驗機，用于測試材料的靜載、拉伸、壓縮、彎曲、剪切和剝離等力學性能。適用于測試塑料片材、管材、型材、塑料薄膜、橡膠、電線電纜等的各種物理機械性能。它是物理性能測試、教學研究、質量控制等不可缺少的測試設備。拉壓試驗機夾具作為試驗機的重要組成部分，對于不同的材料需要不同的夾具。
夾具的特點：
我們知道夾具在夾持樣品(或產品)和對樣品施力時，所能承受的試驗力是夾具非常重要的指標。它決定了夾具結構的尺寸和夾具操作的勞動強度。樣品材料分為金屬和非金屬，形狀分為大小。材料成分多樣，樣品能承受的測試力小到幾十厘牛(如紡織用氨綸絲)大到幾十噸(如普通鋼等)。大型電子試驗機的試驗力為600KN，0.5級機)，試樣尺寸小到直徑φ0.006mm的金線，直徑1m的PVC管等。因此，需要根據不同的測試力和樣品形狀和尺寸選擇和設計不同的夾具。
夾具材料要求
①對于一般的金屬和非金屬樣品，夾具的鉗口與樣品直接接觸，一般選用合金結構鋼、合金高碳鋼(或低碳合金鋼)和冷加工模具鋼，通過適當?shù)臒崽幚砉に?/span>(調質、滲碳淬火等)增加其強度和耐磨性。).有時在鉗口處鑲嵌特殊鋼材，或在鉗口處表面噴涂金鋼砂等。
②.對一些小試驗力的夾具，與試樣接觸的表面采用粘軟質膠皮等。（例如：塑料薄膜、纖維絲等試樣的夾具夾持面）。
③夾具體一般由中碳鋼和合金結構鋼制成，通過適當?shù)臒崽幚砉に囋黾悠錂C械性能。有時用鋁合金、等特種金屬及有色金屬來減輕重量。有時鑄造結構(鑄鋼、鑄鋁等。)
夾具結構要求
①夾具設計主要基于材料的測試標準和樣品的種類及材料(尤其是成品和半成品)。上述測試標準是指ISO、ASTM、DIN、GB、BS、JIS標準等。以及企業標準、行業標準等。這些標準一般對樣品制備和測試方法有嚴格的規定，我們可以根據不同的樣品和測試方法設計不同的夾具。對用于特殊樣品(成品和半成品)的夾具，夾具主要根據樣品的類型和材料進行設計。
②夾具本身沒有固定的結構(例如金屬絲可以用繞線或兩個平板夾住，金屬片樣品可以用楔形或雙夾子夾住)，與主機明顯不同。國內和國外主機都大有區別，國外和國內的夾具差別也很大，不同公司之間也有很大差異。這主要取決于公司的整體水平和設計師的經驗積累。國外夾具，如INSTRON、MTS、ZWICK等。一般做工精細，可用性高，但是價格高，他們在市場上；而我們的夾具，因為涉及行業廣泛，在國內市場占有率較大，可以在一定程度上替代國外的一些夾具，處于中間市場。但是對于新材料和特殊材料的一些夾具，國內與國外水平還有一定差距。
③夾具本身就是一個鎖緊機構，我們知道的機械鎖緊結構有：螺紋(即螺釘、螺母)、斜面、偏心輪、杠桿等。夾具是這些結構的組合。
試驗機中使用的夾具結構沒有固定的模式，根據不同的樣品和試驗力有很大的不同。(試驗力大的試樣一般采用傾斜夾緊結構，隨著試驗力的增加，夾緊力增大，肩部試樣采用懸掛結構等。)，如果按結構來劃分夾具，可以分為
楔形夾具(傾斜鎖緊原理夾具)

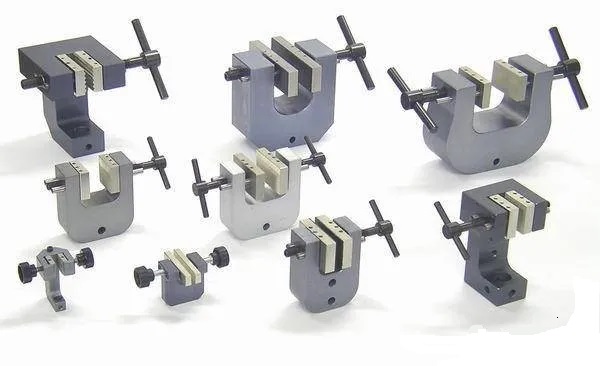

雙面夾具(單面或雙面頂絲原理夾具)

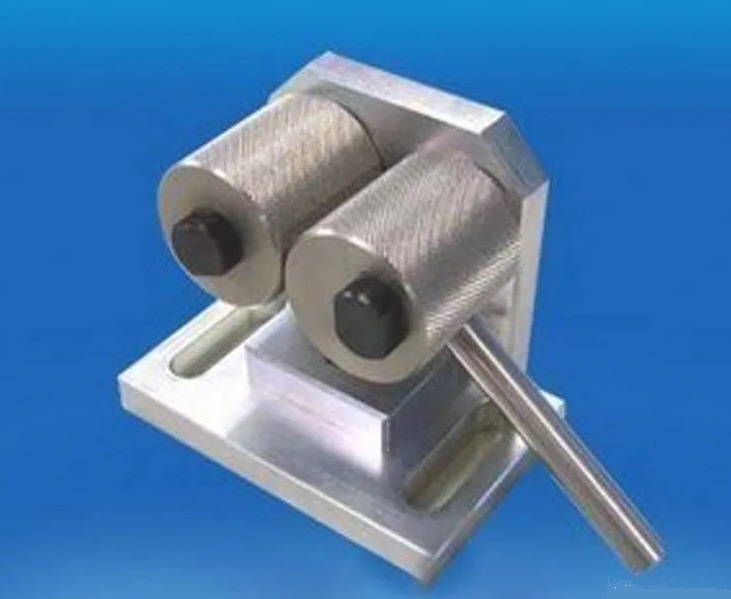

纏繞夾具(樣品通過纏繞鎖緊的夾具)
偏心夾具(偏心鎖緊原理夾具)
杠桿夾具(杠桿力放大原理夾具)
臺肩夾具(適合臺肩試樣的夾具)
螺栓類夾具（指適用于螺栓、螺釘、螺柱等測試螺紋強度的夾具）

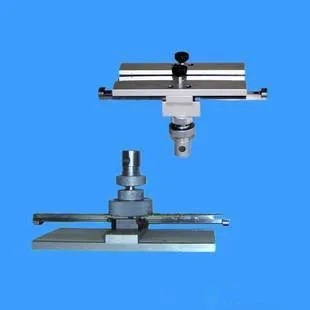

90°剝離類夾具（指適用于兩試樣進行垂具，直剝離的夾具）
這些夾具的結構各有優缺點，比如楔形夾具初始夾緊力小，隨試驗力增加。夾緊力相應增加。對于夾具來說，初始夾緊力很大，并隨著測試力的增加而增加。夾緊力相應減小。
|
